摘要：

智能家居是以住宅為平臺，利用綜合布線技術、自動控制技術、網絡通信技術、安全防范技術、音頻技術將家居生活有關的設施集成，構建住宅日常使用設施和家庭事物的管理系統，提升了家居使用便利性、舒適性、藝術性，并實現環保節能的居住環境。

近年來，隨著物聯網和云計算機等相關技術的日漸成熟，智能家居在國內掀起了一股熱潮，讓眾多用戶享受到了智能家居所帶來的便捷生活方式。其中智能家居中的供電系統是整個智能設備的核心，穩定的供電是管理系統正常運行的保障，未來智能家居會逐步走向市場化。

關鍵詞：智能家居，電源模塊，AC-DC模塊電源

（1）行業發展：

2016年，我國智能家居市場業額約605億元，同比增長50%，預計未來幾年智能家居將迎來迅速發展，年增長率將持續保持在50%左右。傳統的智能家居包括智能家電控制、智能燈光控制、智能安防、智能影音等方面，現在基于物聯網的智能家居，它還包括遠程監控、家庭醫療保健和監護、訊息服務、網絡教育以及聯合智慧社區和智慧城市等各項應用。

作為未來智慧城市、智慧社區的新型行業，智能家居產業將與新能源、新材料、新科技、互聯網、物聯網等行業相互促進，形成龐大又復雜的產業鏈。

（2）智能家居控制系統：

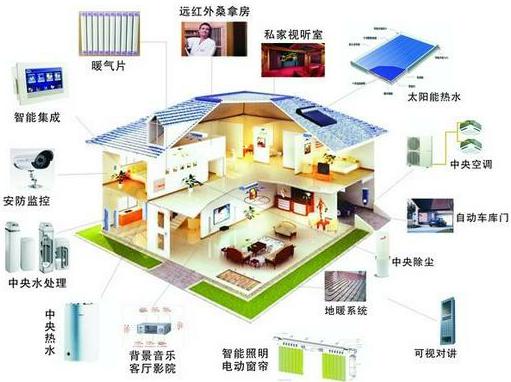

智能家居結構圖如上所示：智能家居由燈光、插座控制系統、背景音樂系統、電動窗簾、電動門窗、影音系統、安防系統、綜合布線系統等多個方面構成。由于城市住房的緊湊性，系統控制器都有一個小體積的共同要求，因此要求系統控制器的供電電源必須小體積，才能符合控制器空間的布板要求。

智能家居控制系統的系統特點：

1、系統構成靈活。從總體上看，智能家居控制系統是由各個子系統通過網絡通信系統組合而成的，可以根據需要從而減少或增加子系統，以滿足需求。

2、家庭管理便捷。智能家居控制的所有設備可以通過手機，平板電腦，觸摸屏等人機接口進行工作，擁有方便快捷性。

3、場景控制功能豐富?？梢栽O置各種控制模式，如離家模式、回家模式、下雨模式、生日模式、宴會模式、節能模式等，極大滿足生活品質需求。

4、信息資源共享?？梢詫⒓依锏臏囟?/span>、濕度及干燥度發布到網上，形成整個區域性的環境監測點，為環境監測提供有效有價值的信息。

5、安裝、調試方便。特別是使用無線方式可以快速部署系統。

（3）智能家居電源模塊方案：

業內對控制器電路的電源設計，在傳統的設計方案中有RC阻容式降壓和工頻變壓器降壓倆種方法。

第一種RC阻容式降壓電路的設計方案：電源主要為主控電路、信號隔離及顯示電路供電。一般在電源輸入端口添加浪涌防護電路，確保電源電路工作的可靠性和穩定性，接著是RC阻容式降壓電路進行電壓的轉換，最后經過穩壓芯片輸出一個穩定的工作電壓。而在電源的輸出端口，設置輸出過流檢測電路，在電源工作異常的情況下對后端負載進行保護。優點是：電路成本低、電源電路占板面積小。缺點是：電源的轉換效率低、輸入電壓波動范圍小、負載容易受影響、電路調試較復雜，而且產品的輸入端與輸出端不隔離，容易造成觸電危險。

第二種變壓器降壓電路的設計方案：電路輸入端、輸出端和RC阻容式降壓方案一樣，都需要對電壓和后端負載做一定的保護，區別就是功率轉換為變壓器傳輸，由于輸入電壓為市電，市電的交流頻率為50HZ，因此變壓器的體積相對來說會較大，輸入能量經過變壓器傳輸降壓后，通過整流濾波電路和LDO穩壓，最終輸出穩定的負載所需供電電壓。優點是：電源電路很好調試、價格成本低、電路結構簡單、高壓和低壓部分經過變壓器隔離提高了安全等級。缺點是：轉換效率低、輸入電壓范圍低、體積大，不滿足智能家居控制器對小體積、節能環保的要求。

（4）高性價比智能家居電源模塊

HQ系列是HIECUBE為客戶提供高性價比的小型封裝AC-DC模塊電源，電源的轉換效率高達86%和低于0.1W的超低空載功耗，可以提供基本的防塵和防水功能。適用于智能家居等對體積要求苛刻，并對 EMC 要求不高的場合。

采用了開關電源的設計方案：通過開關電源設計方式來實現穩壓輸出，采用高頻控制的方式，內部變壓器設計小，使整個電源小型化。具有交直流兩用、過載、過熱、短路等保護功能、輸入電壓范圍寬、外圍電路設計靈活、高效率、小體積、高可靠性、低功耗等特點。

HIECUBE一直對電源模塊技術有著高要求，未來在電源管理技術方面做到更安全、更智能來配合物聯網發展，推動智能家居行業發展。

詳細的HQ系列電源產品信息請參考產品技術手冊或咨詢HIECUBE銷售代表，謝謝！
